O que é um Piso Flutuante Acústico?

O piso flutuante consiste num piso complementar, acima da estrutura predial que é ligado ao piso estrutural via elementos elásticos. Essa técnica de engenharia garante o desacoplamento das estruturas, sendo essencial para minimizar a transmissão de vibração, ruído estrutural oriundo de impactos de um ambiente interno para um ambiente externo.

Geralmente, um sistema de piso flutuante de alta performance é composto por:

• Estrutura Primária: A laje ou piso original do edifício.
• Elementos Elásticos: Amortecedores e isoladores de vibração (em borracha natural) que evitam o contato rígido.
• Material de Absorção: Preenchimento interno para dissipar o ruído aéreo.
• Piso Complementar: O novo piso leve ou laje de concreto onde o acabamento final será instalado.

O piso flutuante da Vibtech é a solução definitiva de engenharia para bloquear a transmissão de ruídos estruturais e vibrações. Desenvolvidos para atuar no desacoplamento de estruturas, nossos amortecedores garantem o mais alto nível de desempenho vibroacústico, minimizando ruídos de impacto e aéreos, garantindo o isolamento perfeito entre ambientes distintos.

Aplicações do Piso Flutuante: Soluções Específicas para o Seu Projeto

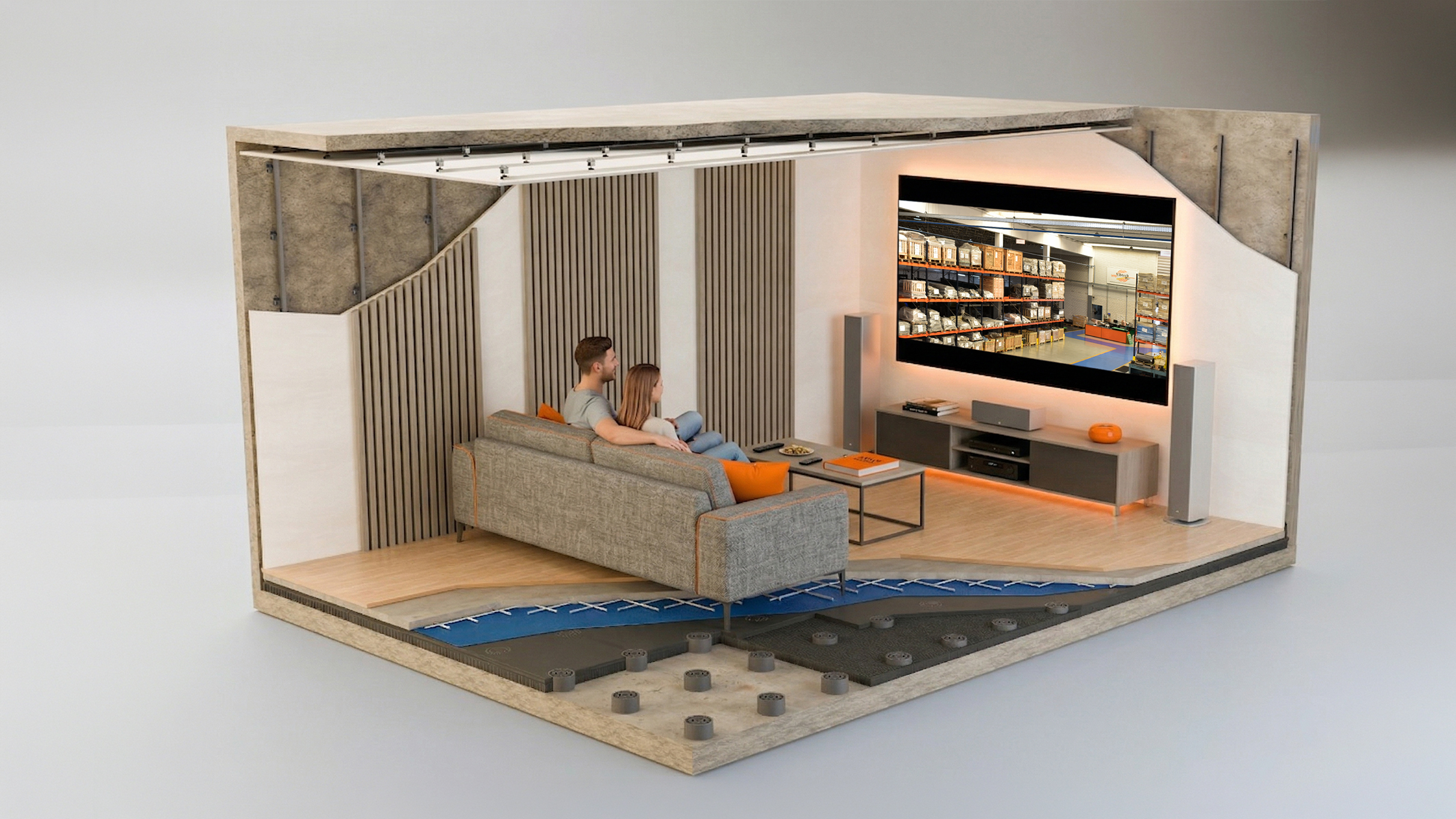

• Estúdios de Gravação e Home Studios: Elimine ruídos indesejados e não incomode a vizinhança tipicamente utilizando isoladores em seu piso, teto e paredes (box-in-box).

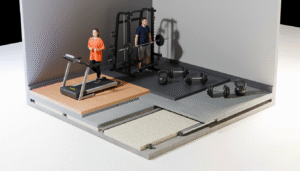

• Academias: Desacoplamento do piso através de isoladores de vibração para suportar o impacto ou vibração associados ao funcionamento dos equipamentos.
• Cinemas, Teatros e Salas de Dança: O isolamento de vibrações e ruído é fundamental em ambientes como salas de concerto, teatros e cinemas, onde a qualidade acústica é essencial.
• Escritórios: O Escritório deve ser um ambiente com baixo nível sonoro, pois se ruidoso, o desempenho humano poderá ser afetado.

Case de Sucesso: Isolamento Acústico para Home Studio

Construir um ambiente de áudio profissional exige precisão. No projeto da Sala de Escuta Crítica da UNICAMP, o desafio era garantir o silêncio total e a pureza de áudio dentro do ambiente.

A solução de engenharia aplicada foi a técnica Box-in-Box. Utilizando os amortecedores e a estrutura de piso flutuante da Vibtech, criamos uma sala totalmente desacoplada da estrutura original do imóvel.

No Vídeo vemos o Produtor Vinicius Policastro construindo e montando seu home-studio com as Soluções Vibtech.

Especificações Técnicas e Dimensionamento Vibtech

A definição do tipo de piso flutuante está associada ao nível de desempenho desejado, características construtivas e objetivos relacionados à aplicação propriamente dita. A Vibtech possui linhas específicas de isoladores de vibrações são produzidos em borracha natural com o objetivo de se obter o maior nível de isolamento em todo o espectro de interesse.

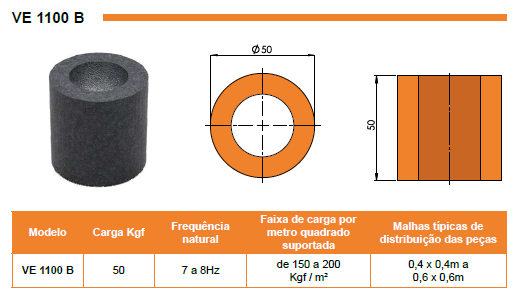

1. Sistema para Pisos Leves

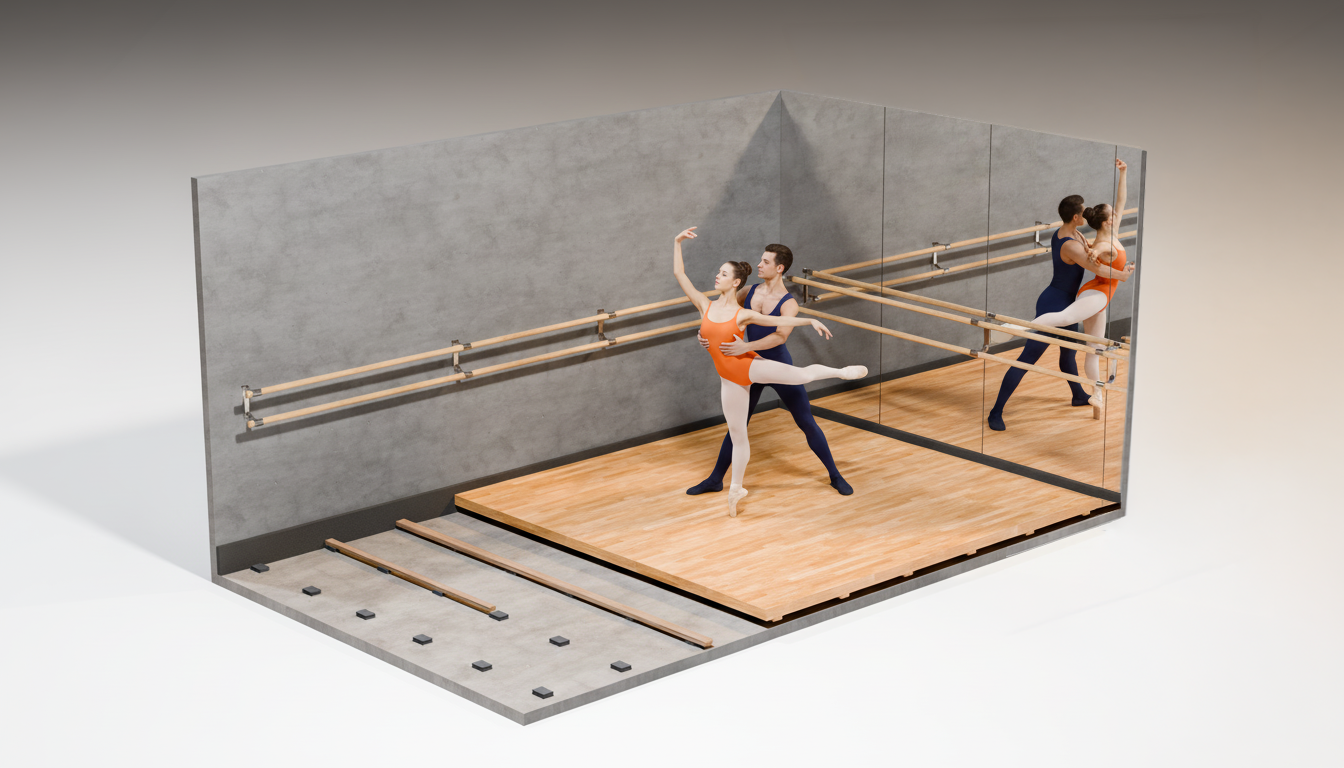

A Vibtech conta com um novo sistema de pisos leves, ideal para estúdios, salas de dança, oferecendo instalação rápida e descomplicada, alta durabilidade e máximo desempenho.

• Modelo do Isolador: VE 1100 B.
• Capacidade de Carga: 50 Kgf por peça.
• Frequência Natural: 7 a 8Hz.
• Faixa de Carga Suportada: de 150 a 200 Kgf/m²
• Distribuição das Peças: 0,4m x 0,4m a 0,6m x 0,6m

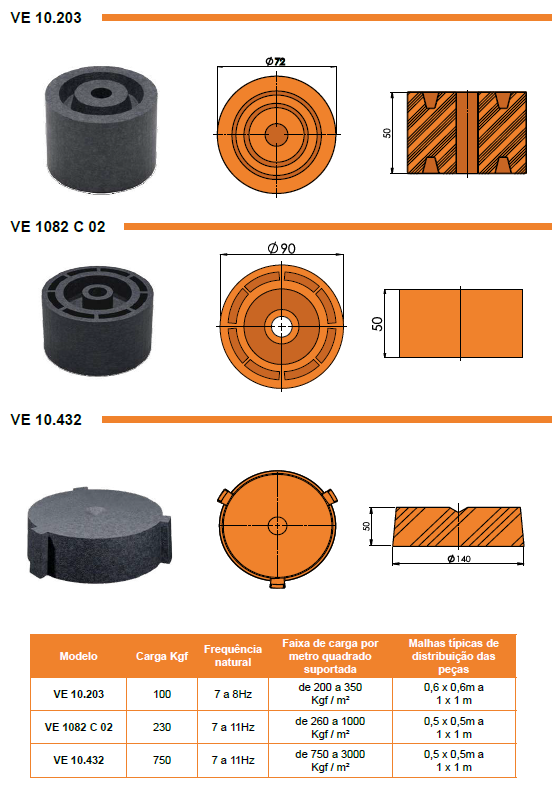

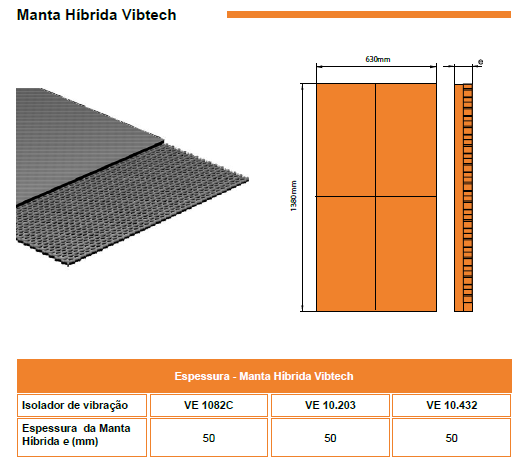

2. Sistema para Pisos de Concreto com Manta Híbrida

Solução inovadora, a Manta híbrida foi desenvolvida para ser associada aos isoladores de vibração permitindo facilidade na instalação do conjunto sem reduzir o desempenho. A partir de 20 Hz o desempenho mínimo é de 6 dB.

• Modelo VE 10.203: Suporta 100 Kgf por peça (7 a 8Hz ) e atende projetos com carga de 200 a 350 Kgf/m²
• Modelo VE 1082 C 02: Suporta 230 Kgf por peça (7 a 11Hz ) e atende projetos com carga de 260 a 1000 Kgf/m²
• Modelo VE 10.432: Suporta 750 Kgf por peça (7 a 11Hz ) e atende projetos com carga de 750 a 3000 Kgf/m²

Por que escolher a tecnologia Vibtech?

A Vibtech não é apenas uma revenda, somos desenvolvedores de tecnologia. Com parque fabril em Arujá (SP) , a Vibtech vem atuando ao longo dos últimos 50 anos nos mais expressivos projetos realizados no Brasil, dentre eles se destacam os submarinos do programa Prosub e a suspensão de diversos teatros e salas de música de grande porte, em particular a Sala São Paulo.

Fale com nossos especialistas e dimensione o seu Piso Flutuante sob medida.
