BALANÇA DE PRECISÃO

Precisão começa por uma base estável

Balanças de precisão, microscópios, rugosímetros, perfilômetros e outros instrumentos laboratoriais podem apresentar resultados incorretos quando instalados em ambientes sujeitos a vibrações.

Mesmo movimentos praticamente imperceptíveis podem interferir nas medições, dificultar ensaios e comprometer a repetibilidade dos resultados.

Para proteger esses equipamentos, a Vibtech desenvolve sistemas de isolamento passivo e bancadas amortecidas, projetados para reduzir as vibrações provenientes do piso e da estrutura.

Como as vibrações interferem nas balanças?

Quando uma balança é instalada rigidamente sobre uma estrutura sujeita a vibrações, parte dessa energia chega diretamente ao instrumento.

As interferências podem ter origem em:

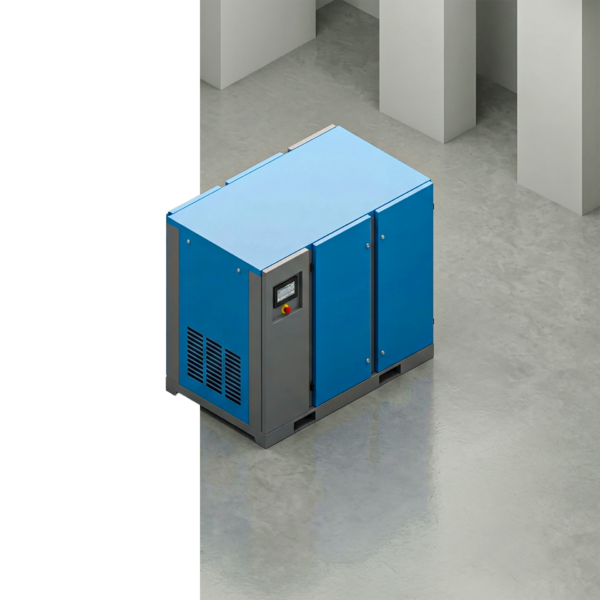

• Compressores;
• Bombas e ventiladores;
• Prensas e máquinas de impacto;
• Equipamentos de usinagem;
• Movimentação de pessoas;
• Tráfego interno ou externo;
• Elevadores;
• Sistemas de climatização;
• Máquinas instaladas em pavimentos próximos;
• Movimentos da própria estrutura.

A consequência pode ser uma leitura instável, com valores que oscilam continuamente ou que não se repetem nas mesmas condições.

Nota: Alguns equipamentos de precisão possuem requisitos específicos de vibração ambiental, definidos pelo fabricante ou por normas técnicas, com limites de aceleração, velocidade ou deslocamento. Quando esses limites são excedidos, pode ser necessário utilizar um sistema de isolamento antivibração adequado.

O que é isolamento passivo?

No isolamento passivo, o objetivo é proteger um equipamento sensível contra vibrações existentes no ambiente.

Diferentemente de uma máquina industrial que gera vibração, a balança ou o instrumento laboratorial normalmente recebe a vibração transmitida pelo piso, pela parede ou pela bancada.

O sistema de amortecimento funciona como uma barreira entre a fonte da vibração e o equipamento sensível, reduzindo a energia que chega ao instrumento.

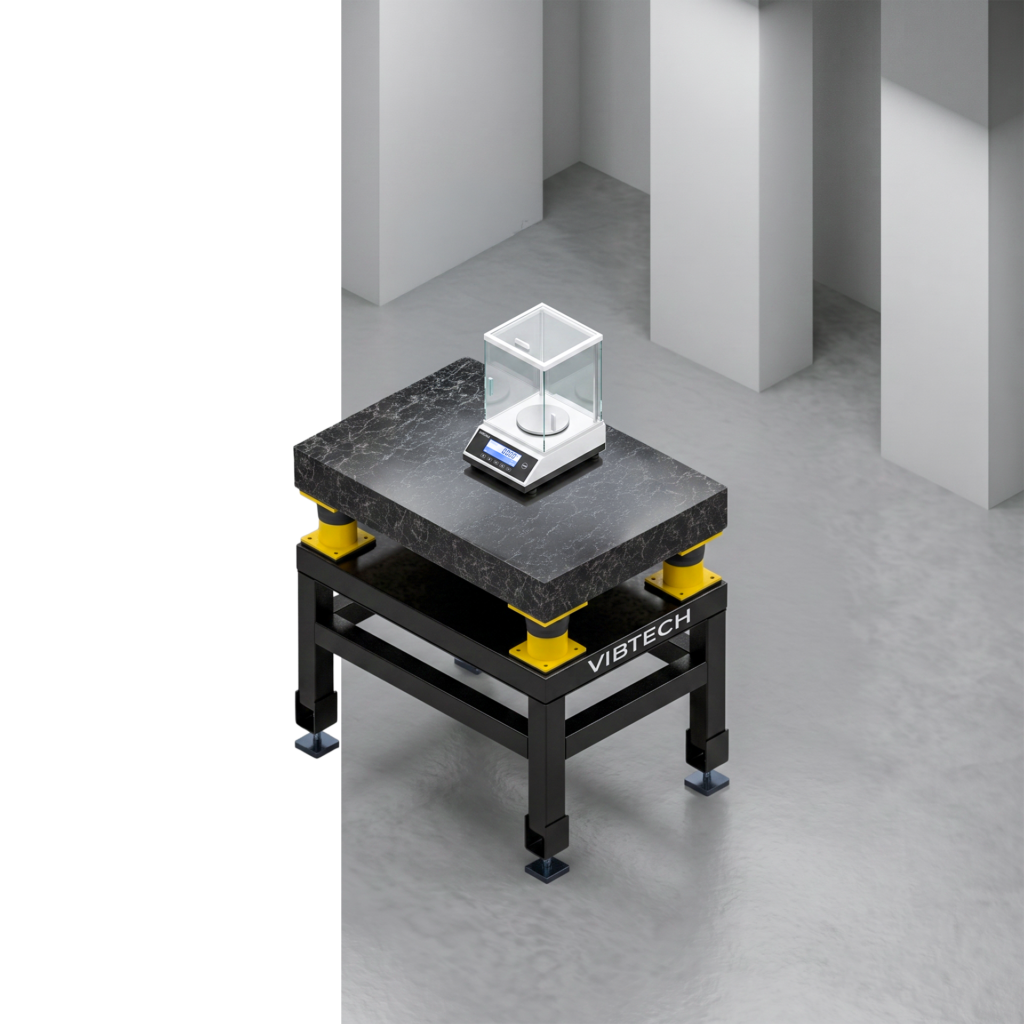

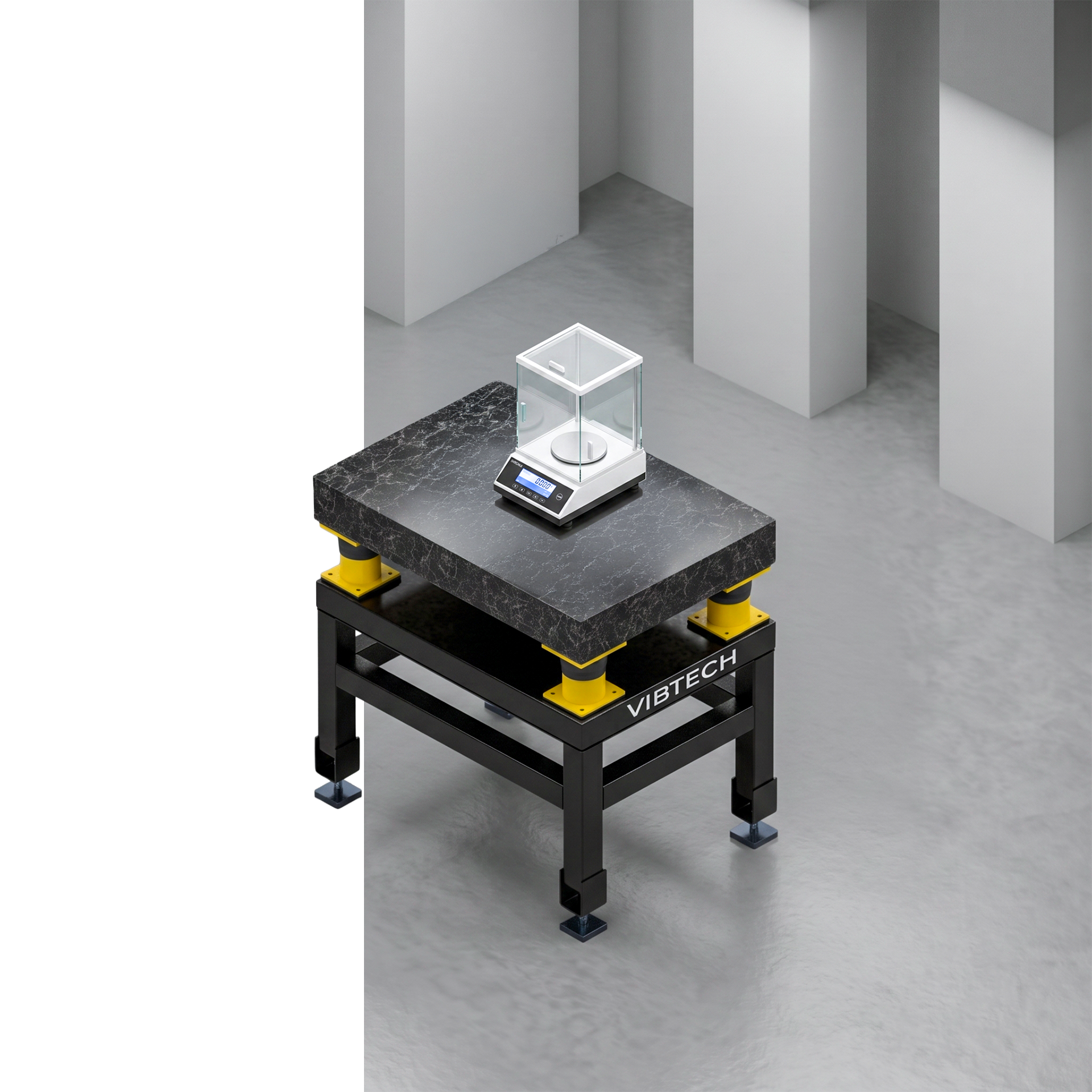

Bancadas amortecidas para laboratórios

As bancadas amortecidas criam uma superfície mais estável para a instalação de balanças, microscópios e instrumentos de medição.

Essas bancadas podem combinar:

• Estrutura dimensionada conforme a carga;
• Superfície rígida para apoio do equipamento;
• Base de inércia;
• Amortecedores de baixa frequência;
• Elementos com amortecimento viscoso;
• Isolamento entre a bancada e o piso.

A base de inércia ajuda a limitar os movimentos e pode ser recomendada quando o instrumento apresenta alta sensibilidade ou está instalado próximo a uma área industrial.

Soluções Vibtech para equipamentos sensíveis

A linha V3064 pode ser aplicada no isolamento passivo de equipamentos sensíveis, incluindo balanças e painéis eletrônicos.

Para balanças de alta precisão, microscópios, rugosímetros e perfilômetros, a linha VH 12.015 EEK oferece uma solução de baixa frequência com elevado amortecimento viscoso.

Já a linha VH 12.013 EEK possui aplicações em máquinas e equipamentos laboratoriais, como máquinas tridimensionais, bancadas de ensaio e rugosímetros.

A escolha entre essas soluções depende da sensibilidade do instrumento, do peso, da frequência da vibração ambiental e do nível de estabilidade necessário.

Principais benefícios

O isolamento de balanças e bancadas laboratoriais pode proporcionar:

• Maior estabilidade das leituras;
• Melhoria da precisão dos ensaios;
• Maior repetibilidade dos resultados;
• Redução das oscilações durante a medição;
• Proteção dos componentes internos;
• Menor interferência de máquinas próximas;
• Melhor aproveitamento dos equipamentos;
• Redução de erros e necessidade de repetir análises;
• Maior confiabilidade dos processos laboratoriais.

Avaliação técnica do ambiente

Antes de definir a solução, é importante identificar a origem e as características das vibrações presentes no local.

O dimensionamento deve considerar o peso do equipamento, sua sensibilidade, a estrutura da bancada, as condições do piso e as frequências predominantes no ambiente.

A engenharia da Vibtech pode analisar essas informações para desenvolver uma bancada amortecida ou um sistema de isolamento adequado ao laboratório.

Proteja suas balanças e instrumentos de medição contra vibrações. Consulte a Vibtech para desenvolver uma solução de isolamento ou bancada amortecida para o seu laboratório.
